產品概述

ANSYS FORTE真實燃料化學CFD加速清潔內燃機設計，F(xiàn)ORTE CFD包是唯一一款結合了CHEMKIN-PRO求解器技術的內燃機CFD仿真工具包——CHEMKIN-PRO求解器是進行氣相和表面化學反應的黃金標準。要精確的預測點火和排放，需要利用化學反應求解器處理非常詳細的化學反應，而傳統的發動機燃燒CFD仿真工具計算速度很慢，F(xiàn)ORTE含有多組分燃燒模型并結合復雜的噴霧動力學，可以在短時間內完成詳細化學的計算。FORTE能夠?qū)缀跞我馊剂系膬?nèi)燃機進行穩健并精確的計算，幫助工程師實現清潔燃燒、高效、任意燃料內燃機的快速設計。

支持的內燃機仿真應用包括：

點燃式內燃機—天然氣，GDI及傳統氣道噴射
柴油機—重型機車，乘用車，發電設備及船用柴油機
雙燃料內燃機
四沖程及兩沖程
HCCI
預混和部分預混內燃機

功能特點

全自動網格生成

? CAD文件導入

? 自動生成高質量、結構合理的網格

? 精確而穩定的運動網格和邊界單元處理技術

? 去除了網格技術的瓶頸，用戶可以進行多種網格和幾何參數的研究

? 可以導入第三方軟件生成的網格：Gambit，ICEM-CFD，KIVA-3V

先進的噴霧模型

? 先進的噴霧模型

? 使用真實替代燃料，保持燃料的物理性質和化學模型的一致性

? 網格無關的噴霧模型，只需很少的校正

? 最新的噴霧機制

? 噴嘴流動，氣體噴射，液滴破碎，液滴碰撞，多組分燃油蒸發

? 無須加密網格就可以獲得很好的噴霧模擬

? 減少了對時間步長的依賴

? 計算更加快速和精確

工程師的開發利器

? 先進的動態網格分組技術

? 使用先進的搜索技術將動力學條件類似的網格進行分組，大大減少了重復計算時間

? 湍流火焰?zhèn)鞑ツＰ?/p>

? 核心火焰模型

? G方程模型

? 活塞環竄氣模型

? 動態自適應化學求解器

? 該技術自動進行任意網格和任意時間步長的動力學計算

? 該技術只計算那些發生變化的組分和反應路徑

? 對節省計算時間產生了巨大的影響

? 該技術與專有的數值分析技術相結合，使得FORTE在提供高精度計算結果的同時，數十倍快于傳統CFD求解器

最豐富的替代燃料基礎物性庫和反應動力學機理庫

? 包括正18烷以下正烷烴，環烷烴，酯，醚，苯，生物柴油，潤滑油的常用替代燃料基礎物性庫

? 數萬步經過驗證的反應動力學機理庫，極大滿足了發動機工程師的開發需求

工程師的開發利器

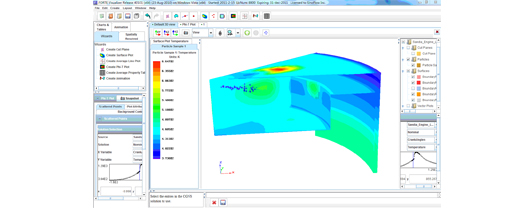

? 快速生成3D動畫和2D圖形

? 自動生成Phi-T圖，幫助判定污染物情況

? 可以輸出到第三方后處理軟件：Fieldview，Ensight，Tecplot，Excel

? 計算任務實時監控，可以采用并行、遠程批處理的方式進行

? 集成化的計算流程、方便快捷的參數設定使得用戶可以專注于計算結果分析、變量研究，無須是化學反應方面專家或者CFD方面專家

? 使用大規模、高精度、多燃料反應機理，模擬點火、火焰?zhèn)鞑ァ⑶酶滓约拔廴疚锷?/p>

驗證算例：Cummins光學發動機

? 使用燃油替代燃料進行模擬

? 51%正十四烷，33.5% 正癸烷，15.5% 1-甲基萘

? 45度扇形網格，437種組分的詳細機理

? 考慮多種組分的蒸發，低溫燃燒模型，早期噴射

? 計算結果

? FORTE ： 428種組分，13小時

? 一般CFD求解器：118種組分，133小時
