產品概述

ANSYS DesignSpace軟件是一種易于使用的仿真軟件，使用與ANSYS Mechanical相同的求解器技術，為用戶提供在桌面上構思、設計和驗證思路的工具。利用ANSYS DesignSpace，您無需擁有先進的分析能力，即可對產品進行現實世界的靜力結構和熱分析、動力學分析、權重優化、振動模態分析和安全系數仿真等。

ANSYS DesignSpace可為您提供功能強大且簡單直觀的環境，便于您直接使用現有的CAD系統（通過雙向連接）或獨立幾何結構文件開展工作。自動接觸檢測等智能工具有助于簡化單個部件和裝配體模型的網格剖分設置和準備工作。安全系數預測和內置仿真向?qū)У绕渌ぞ哂兄诖_保，即便是新用戶也能夠在數分鐘內獲得精確可靠的仿真結果。

ANSYS DesignSpace 是一套經過測試和檢驗的結構分析解決方案，可讓工程師和設計師在與更高級別的工具相同的環境中利用經過驗證且廣泛使用的 ANSYS Mechanical 求解器。DesignSpace 用戶可使用同樣直觀且強大的工具，實現快速設置、求解和后處理。樹形驅動的環境可提供從上到下的邏輯工作流程以及有意義的反饋，這意味著即便是臨時用戶也可以很高效。

功能特點

自動接觸

自動接觸生成工具會檢測某組件各部件之間的接觸并進行設置。這意味著用戶無需手動定義組件中各部件之間的界面，有助于最大限度減少錯過接觸導致的錯誤并加快被分析模型的預處理。ANSYS DesignSpace 針對具備線性接觸的組件建模，包括粘合界面、無摩擦界面和無分離界面。您可以修改接觸設置和選項并添加定制化手動接觸定義，以確保根據需要有效設置和配置模型。

平臺技術

Workbench 平臺可讓您重復使用模型進行不同類型的分析，并且將某個模型的結果直觀關聯到另一個模型的設置。項目原理圖可自動處理文件管理。針對假設研究設置參數模型也非常簡單。您可以預先確定一系列不同的參數，以改變關聯模型中的幾何屬性或負載值，然后觀察其對壓力、形變或任何其他性質的影響。

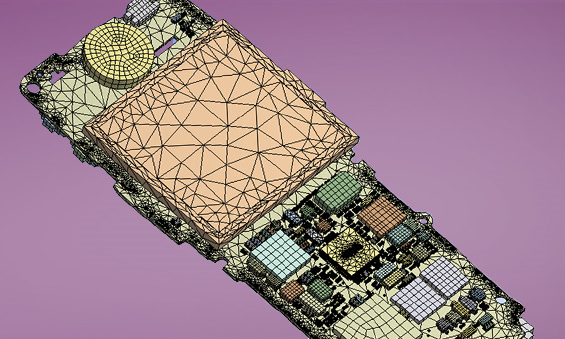

幾何結構和網格劃分

ANSYS DesignSpace 包含一個自動網格劃分工具，可讓程序針對模型中的各部件選擇合適的方法。如果您希望細化所生成的網格，則可以在任何或所有部件上添加大小調整或網格劃分控件。大小調整也可應用于部件的特定區域，例如，您可以在大型鑄件的較高壓力區域周圍進行網格細化。幾何結構可以從步驟、IGES 和 Parasolid 等中性文件導入，也可以從 CAD 系統中直接引入。如果需要，幾何結構準備可在 SpaceClaim 中進行。三維固體幾何結構、表面或外殼部件以及線體均可根據需要用于構建有效模型。

模態分析

借助模態分析，您可以通過尋找固有或共振頻率來預測某部件或組件如何振動。通過各類模式，您可以檢查相應部件是否按照設計運行。您可以預先確定所搜索的模式數量和頻率范圍（如有需要）。

ANSYS DesignSpace 可幫助您使用其他分析中的負載來預先加載部件和組件。這可用于解釋結構分析中的螺栓負載，甚至是與結構分析相關聯的熱力分析中溫度擴展負載的影響。

強度分析

調查加速、力或位移負載（及其他負載）對部件或組件的影響，以了解形變和壓力。該工具可使施加的負載輕松實現參數化，以研究變化的影響。后處理工具可幫助您評估單個部件上的撓度、壓力和應變并全面調查反作用力，以了解模型的負載條件。

通過線性屈曲模式計算，您可以洞見壓縮負載應用于結構可能導致的屈曲模式。本征屈曲模式可輕松可視化，用于根據需要細化設計。

報告生成

ANSYS DesignSpace 內的自動報告生成可通過一鍵點擊完成。關于仿真的所有信息均將自動編譯成 HTML 網頁格式文件，并且可選擇發送至 Microsoft Word 或 Powerpoint 以生成項目報告。

報告可根據需要輕松生成添加標題的圖形，甚至包含來自外部來源的圖像，用于將仿真圖像與照片作對比。自動報告中添加了關于材料、幾何來源、求解器設置和接觸的所有細節，捕獲了完整記錄仿真項目所需的一切。
