ANSYS Q3D Extractor 可以設計用在高速電子設備上的先進電子封裝和連接器，或者設計用在電力分配、電力電子和電力傳動系統中的高功率匯流和功率變換器件。
Q3D Extractor 使用高效的三維和二維準靜態電磁場模擬技術，從互連結構提取 RLCG 參數。然后自動生成一個等效的 SPICE 子電路模型。這些高精度模型可用于信號完整性分析，從而研究串擾、地彈噪聲、互連延遲和振鈴等電磁現象，以了解互連、IC 封裝、連接器、PCB、母線和電纜的性能。
Q3D Extractor 提供部分電感和電阻提取能力，幫助設計直流電源轉換器，以及觸屏設備的互容提取。為了加速模型創建，它還可以從知名的 MCAD 和 ECAD 提供商（如 Altium、Autodesk、Cadence、Dassault、Mentor Graphics、PTC 和 Zuken）那里導入文件。這就極大地提高了分析現代電子封裝和 PCB 的效率，以確保集成電路的合適性能。Q3D Extractor 將數據無縫傳輸到不同的 ANSYS 物理解算器上，如用于熱設計的 Icepak 和用于結構分析的 Mechanical，以提供業界領先的多物理場分析。
Q3D Extractor 包括好幾種解決方案，用于電子封裝、觸屏和電力電子轉換器的寄生提取。
三維準靜態場解算器
ANSYS Q3D Extractor 包含基于矩量法 (MoM) 的高級準靜態三維電磁場解算器，并通過快速多極子方法 (FMM) 加速。結果包括接近和趨膚效應、電介質和歐姆損耗，以及色散效應。Q3D Extractor 可以方便快捷地提供電阻 (R)、部分電感 (L)、電容 (C) 和電導 (G) 的三維提取。
二維 Extractor：電纜和傳輸線場解算器
ANSYS Q3D Extractor 包含一個強大的準靜態二維電磁場解算器。它采用有限元方法 (FEM) 來確定電纜模型和傳輸線的單位長度RLCG參數、特性阻抗 (Z0) 矩陣、傳播速度、延遲、衰減、有效介電常數、差分和共模參數，以及近端和遠端串擾系數。
采用自適應網格生成技術，您只需指定幾何形狀、材料屬性和期望的輸出即可。網格生成過程使用高度可靠的體積網格生成技術，并且包括多線程功能，減少了內存使用量，并縮短模擬時間。這種成熟的技術消除了構建和精細化有限元網格的復雜性，并使高級數值分析適用于公司內所有級別的工程師。

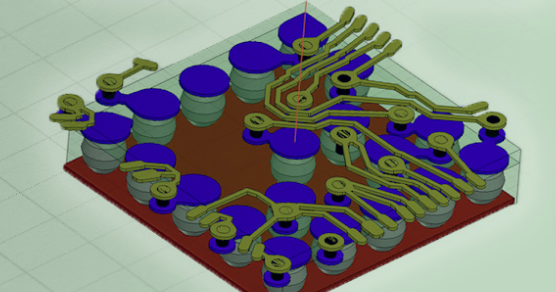

生成高精度的降階 SPICE 模型用于電路模擬，使 ANSYS Q3D Extractor 成為創建 IBIS 封裝模型的理想軟件。可以研究串擾、地彈噪聲、互連延遲和振鈴，這些都有助于了解高速電子設計的性能，例如多層印刷電路板、高級電子封裝和三維片上無源組件。此外，Q3D Extractor 對于提取封裝中的關鍵互連組件（鍵合線）、電路板（關鍵網絡）以及芯片、封裝和電路板之間的連接路徑（連接器、電纜、插座和傳輸線）都至關重要。
您可以利用 ANSYS Q3D Extractor 創建等效電路模型（SPICE 子電路/梯形集總模型）。Q3D Extractor 生成的模型種類取決于使用的是哪種解算器。二維和三維場解算器可以創建常見的格式有 Simplorer SML、HSPICE W Element, 、PSpice、Spectre、IBIS ICM / PKG 模型和 ANSYS CPP 模型。

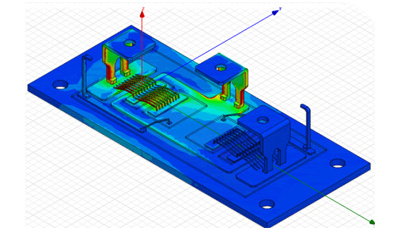

ANSYS Q3D Extractor 是設計用于混合電氣技術和配電應用的電力電子設備的理想選擇，用于優化逆變器/轉換器架構，并盡量減少總線電感、過壓情況和短路電流。該軟件從大功率母線、電纜和大功率逆變器/轉換器模塊中提取電阻、部分電感和電容寄生參數，然后將它們輸入到 ANSYS Simplorer 中，用于研究電力電子系統的 EMI/EMC 性能。鏈接到Icepak和 ansys Mechanical之后，就能夠研究電流引起的電熱應力
使用 Q3D Extractor，您可以通過分析摸屏設備的 RLCG 矩陣數據來解決設計難題。Q3D還提供了能夠有效地解算ITO一類的薄導電層的功能，可以比傳統的金屬求解方法提速高達 22 倍。
